Ehliyet Dersi Ateşleme Sistemi

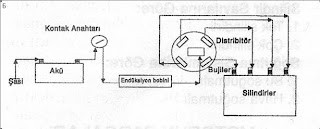

ATEŞLEME SİSTEMİ

Atesleme Sisteminin Görevi: Silindirdeki sıkıştırılan yakıt-hava karışımının, buji ucundaki kıvılcım yardımıyla yanmasını sağlar.



Parçaları:

1. Akü: Kimyasal enerjiyi elektrik enerjisine çevirir. Motorun çalışmadığı anda araç için gerekli elektrik enerjisini sağlar. 12 volt elektrik akımı verir.

2. Kontak anahtarı: Elektrik akımının iletilmesi veya kesilmesini sağlayan parçadır. Kontak anahtarı üç devrelidir. Birinci devrede akımı, aydınlatma ve gösterge cihazlarına gönderir. İkinci devrede akımı ateşleme sistemine gönderir. Üçüncü devrede marş moturunu çalıştırır.

3. Endüksiyon bobini: Aküden aldığı 12 voltluk elektrik akımını 15-25 bin volta yükseltir.

4. Distribitör: Endüksiyon bobininden gelen yüksek gerilim elektrik akımını ateşleme sırasına göre bujilere gönderir.
a) Platin: Açılıp kapanarak endüksiyon bobininin yüksek gerilim meydana getirmesine yardımcı olur.
b) Meksefe (kondansatör): Platinin yüksek gerilimden zarar görmesini önler.
c) Tevzi makarası: Yüksek gerilimin sırası ile bujilere gönderilmesini sağlar.

5. Buji: Distribitörden gelen elektrik akımını tırnakları arasında kıvılcım yaratarak silindir içindeki yakıt hava karışımının yanmasını sağlar.

Sistemin bakım ve arızaları:

Akü elektrolit seviyesi kurşun plakaların 1 cm. üzerinde olması gerekir. Elektrolit seviyesi düştüğünde saf su ile tamamlanır. Kışın akü-mülatörün donmaması için tam şarj ettirilmesi gerekir.
Akü üzerinin temiz olması gerekir. Temizlenmediği takdirde pislikler devreyi tamamlayarak akünün kendi kendine boşalmasına sebep olur. Havalandırma deliklerinin açık olması gerekir. Deliklerin kapalı olması halinde akü patlar. Akü kutup başları oksitlenmeyi önlemek için gres yağı ile yağlanmalı. Oksitlenen kutup başları sodalı sıcak su ile temizlenmeli. Artı kutup başı, eksi kutup başına göre daha kalındır. Kutup başı kelepçelerinin iyi sıkılmış olması ve kabloların akımı iyi iletmesi gerekir. Kutup başlarına aynı anda madeni bir parça değmemesi gerekir. Aksi halde akü patlar. Araçta elektrik kaynağı yapılırken akü kutup başı kelepçelerinin sökülmesi gerekir. Dijital göstergeli tip araçta akü takviyesi yapılmaz. Akü araca ters bağlanırsa diyotları görev yapmayacak şekilde tahrip olur. Kutup başlarına asla vurulmamalıdır. Akü başka bir akü ile takviye edilirken artı kutup artıya, eksi kutup eksiye bağlanır. (Paralel bağlanır.) Motor çalışmazken kontak anahtarı ateşleme durumunda açık bırakılırsa platin ya da endüksiyon bobini yanar. Elektronik ateşleme sistemlerinde mekanizmayı elektronik beyin kontrol eder ve distribütörde platin yoktur.
Kullanma klavuzuna göre, belirli kilometre sonunda aracın bujilerinin ve platinin değiştiril-
mesi gerekir. Ateşleme sisteminde platin, avans ve buji ayarları yapılmalıdır. Platin meme yapmış ise, ince zımpara ile temizlenmelidir. Platin meme yaparsa, meksefe (kondansatör) arızalanmıştır. Buji kablolarından birinin çıkmış olması, motorun teklemeli (sarsıntılı) çalışmasına neden olur. Benzinli bir motorda normal yanma olmamasının nedenlerinden-biri de bujilerin kurum bağlayarak normal ateşleme yapamıyor, platin veya buji ayarının bozuk olmasıdır. Bujilerin ayarsız ve aşınmış olması motorun çekişten düşmesine neden olur. Buji ve platin ayarı yanlış yapılmış bir motorun egzoz dumanı siyah renkli çıkar. Avans ayarı bozuk olursa motor güçten düşer veya çalışmaz.
